Telkom-Telmor TT W21 GOLD 5G

Antena combo UHF/VHF DAB+ TT W21 GOLD 5G

Antena polskiej marki Telkom-Telmor do odbioru sygnału DVB-T2 z pasm UHF i VHF. Obejmując zakresem odbioru dwa pasma zapewnia odbiór wszystkich nadawanych multipleksów telewizyjnych oraz cyfrowego radia DAB+.
Dzięki technologii 5G Protected antena eliminuje niepożądane sygnały z innych zakresów częstotliwości i tym samym poprawia parametry właściwego sygnału przekazywanego do odbiornika - tunera DVB-T2 lub telewizora.

Regulacja polaryzacji dla pasma VHF umożliwia stosowanie anteny na terenie całego kraju. Antena została wyposażona w symetryzator ze zwrotnicą VHF/UHF, dzięki czemu do budynku wprowadzony może być tylko jeden przewód antenowy. Możliwe jest również podłączenie okablowania dedykowanego dla każdego z pasm, celem odpowiedniego wzmocnienia lub regulacji poziomu w każdym paśmie niezależnie. Montaż anteny zajmuje mniej niż 5 minut i nie wymaga narzędzi.

Powyżej antena w polaryzacji poziomej - zarówno część UHF i VHF

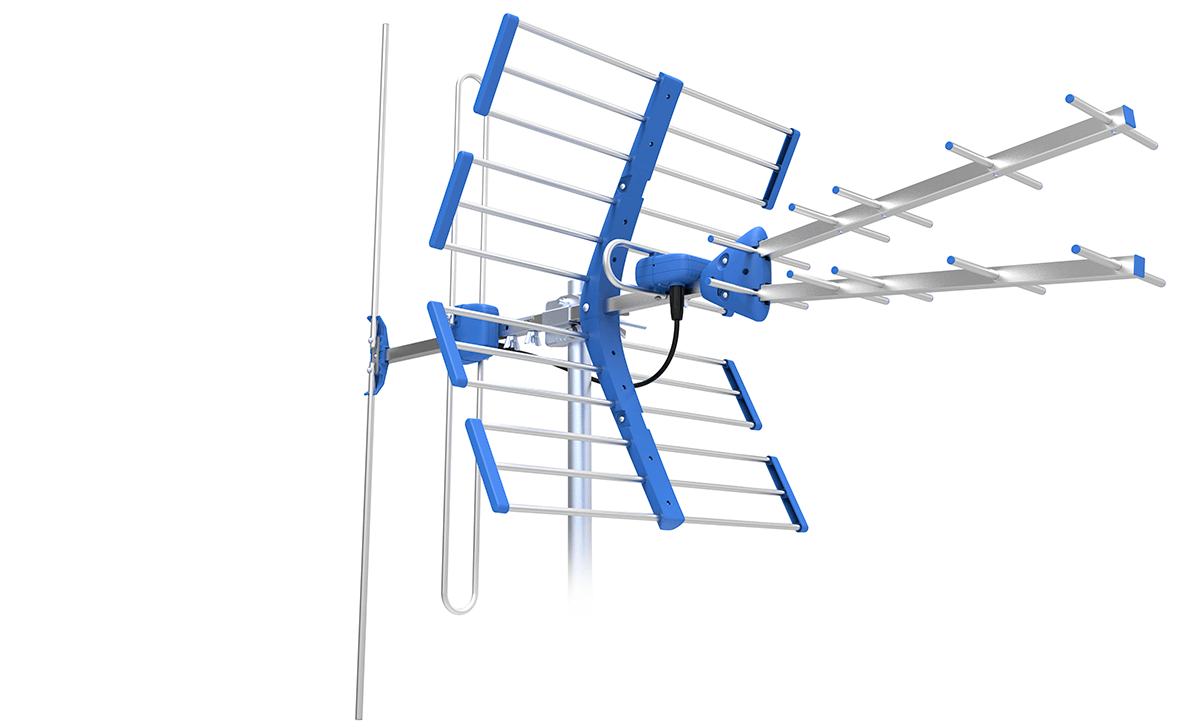

Antena w polaryzacji poziomej dla UHF i pionowej dla VHF

Wybór polaryzacji odbioru dla części UHF i VHF zależy od polaryzacji nadajnika. W jakiej polaryzacji emituje sygnał najbliższy nadajnik można sprawdzić na stronie nadajniki DVB-T2 wyszukując obiekt na liście lub na mapie nadajników. Multipleksy 1,2,3,6 nadają sygnał w polaryzacji poziomej (H). Multipleks 8 w polaryzacji poziomej (H) lub pionowej (V). Jakie kanały znajdują się w poszczególnych multipleksach można sprawdzić na stronie kanały DVB-T2.

Rozdzielenie sygnału z anteny Telkom-Telmor TT W21 GOLD 5G:

Sygnał z tej anteny możesz łatwo podzielić na kilka odbiorników. Do podłączenia np. dwóch telewizorów lub tunerów DVB-T2 wystarczy użyć rozgałęźnik. W przypadku gdy sygnał z anteny jest mocny, a połączenia kablowe nie są bardzo długie może to być rozgałęźnik pasywny (bez wzmacniacza).

Do wykonania instalacji według powyższego schematu można użyć:

1 x Rozgałęźnik pasywny np. Signal R-2
3 x Złącze F np. Złącze F samozaciskowe
2 x Złącze TV (wtyk) np. Wtyk TV Cabelcon
Kabel antenowy

Do podzielenia sygnału na większą liczbę odbiorników można zastosować rozgałęźniki z większą ilością wyjść, jednak w przypadku gdy sygnał z anteny nie jest wystarczająco mocny niezbędne może okazać zamontowanie rozgałęźnika aktywnego (ze wzmacniaczem).

Główne cechy anteny combo Telkom-Telmor TT W21 GOLD 5G:

• Antena combo - pasmo VHF + UHF
• Wysoki zysk: 14dBi + 7dBi
• Zakres częstotliwości UHF: 470-694MHz
• Zakres częstotliwości VHF: 174-230MHz
• Technologia 5G Protected
• Regulowana polaryzacja pasma VHF
• Szybki montaż, bez narzędzi
• Gotowa do odbioru pasma DVB-T/T2 i DAB+
• Konstrukcja odporna na warunki atmosferyczne
• Wbudowana zwrotnica VHF/UHF

Dane techniczne anteny Telkom-Telmor TT W21 GOLD 5G:

• Zakres częstotliwości VHF & UHF: 174-230 & 470-694 MHz
• Kanały: 6-12 & 21-48
• Zysk UHF/VHF: 14 / 7 dBi
• Kąt promieniowania: <45°
• Współczynnik P/T: 20dB
• Impedancja: 75 Ohm
• Typ złącz: F żeńskie
• Długość anteny: 1160 mm
• Waga: 1,9 kg
