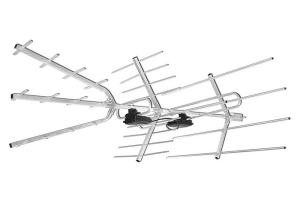

Antena AP-TRIA-MAX Combo UHF/VHF

Antena AP-TRIA-MAX Combo UHF/VHF

Antena AP-TRIA-MAX to antena typu "combo". Na jednym elemencie nośnym mamy zarówno antenę odbierającą sygnał z pasma UHF gdzie nadawany jest sygnał multipleksów 1,2,3 oraz multipleksów lokalnych, a część tylna to antena VHF do odbioru multipleksu 8 oraz cyfrowego radia DAB+.

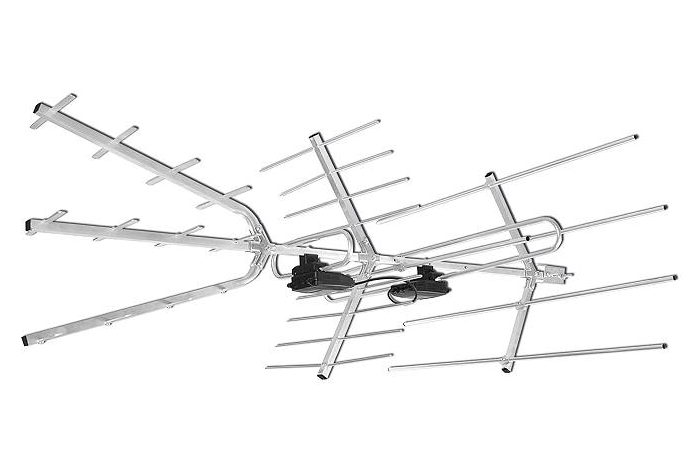

Polaryzacja UHF pozioma / VHF pozioma

W Polsce sygnał multipleksu 8 oraz cyfrowego radia DAB+ z wielu nadajników nadawany jest w polaryzacji pionowej (V). Konstrukcja anteny AP-TRIA-MAX umożliwia ustawienie polaryzacji części VHF zarówno w polaryzacji poziomej, jak i pionowej. Ustawienie anteny w takiej samej polaryzacji w jakiej nadawany jest sygnał zapewnia prawidłowy poziom i odbiór bez zakłóceń. Anteny odbiorcza zamontowana w przeciwnej niż antena nadawcza polaryzacji odbiera sygnał słabiej przez co odbiór może być utrudniony i nie pozbawiony zakłóceń.

Antena AP-TRIA-MAX Polaryzacja UHF pozioma / VHF pionowa

Antena posiada dwie puszki antenowe, w jeden puszcze znajduje się symetryzator UHF w drugiej symetryzator VHF zespolony ze zwrotnicą UHF/VHF. Z anteny wyprowadzamy jeden kabel koncentryczny, który podłączamy za do anteny złączem F (brak w komplecie).

Parametry techniczne anteny AP-TRIA-MAX Combo UHF/VHF:

• Część VHF
• Kanały     5-12
• Stosunek promien. przód/tył >13 dB
• Zysk 6 dB
• Polaryzacja V/H
• Część UHF
• Kanały     21-60
• Stosunek promien. przód/tył 12-26 dB
• Zysk 12 dB
• Polaryzacja H<
• Impedancja 75 Ω
• Wymiary 1100 x 900 x 400 mm
• Maksymalna średnica masztu 45 mm

Antena zaprojektowana i wyprodukowana w Polsce.

Gwarancja - 12 miesięcy.

Czy ta antena będzie odpowiednia dla mnie?

Antenę AP-TRIA-MAX polecam do montażu w miejscach gdzie poziom sygnału jest bardzo dobry, lub dobry. Nie powinno się wyznaczać "zasięgu" anteny w kilometrach ponieważ na odbiór składa się kilka czynników takich jak:
- wysokość montażu anteny nad poziomem morza,
- wysokość montażu anteny poziomem gruntu,
- moc nadajnika,
- odległość między masztem nadawczym, a anteną odbiorczą
- przeszkody terenowe jakie znajdują się między nadajnikiem, a anteną (wzniesienia terenu, gęsta zabudowa).

Rozumiejąc, że nie każdy będzie w stanie określić poziom sygnału występujący w miejscu w jakim chce zamontować antenę z doświadczenia możemy możemy podpowiedzieć, że tego typu anteny sprawdzają się do około 30 km od nadajnika jeżeli są zamontowane powyżej linii dachu budynku. Do określenia swojego położenia względem nadajnika lub nadajników polecamy mapę nadajników DVB-T. W przypadku większej odległości lub różnych kierunków nadajników MUX 1,2,3 MUX 8 polecamy montaż zestawu antenowego składającego się z dwóch osobnych anteny VHF, UHF oraz połączenia ich zwrotnicą UHF/VHF.
