Wzmacniacz antenowy wewnętrzny z zasilaczem AWS-1134

Wzmacniacz antenowy wewnętrzny z zasilaczem AWS-1134

Wzmacniacz AWS-1134 jest przeznaczony do pracy w instalacjach antenowych RTV indywidualnych i zbiorowych. W przypadku instalacji indywidualnych, anteny należy połączyć zwrotnicą. Wzmacniacz posiada możliwość zasilania przedwzmacniaczy DC 12V. W tym celu należy przestawić zworę, wg załączonej w komplecie instrukcji.

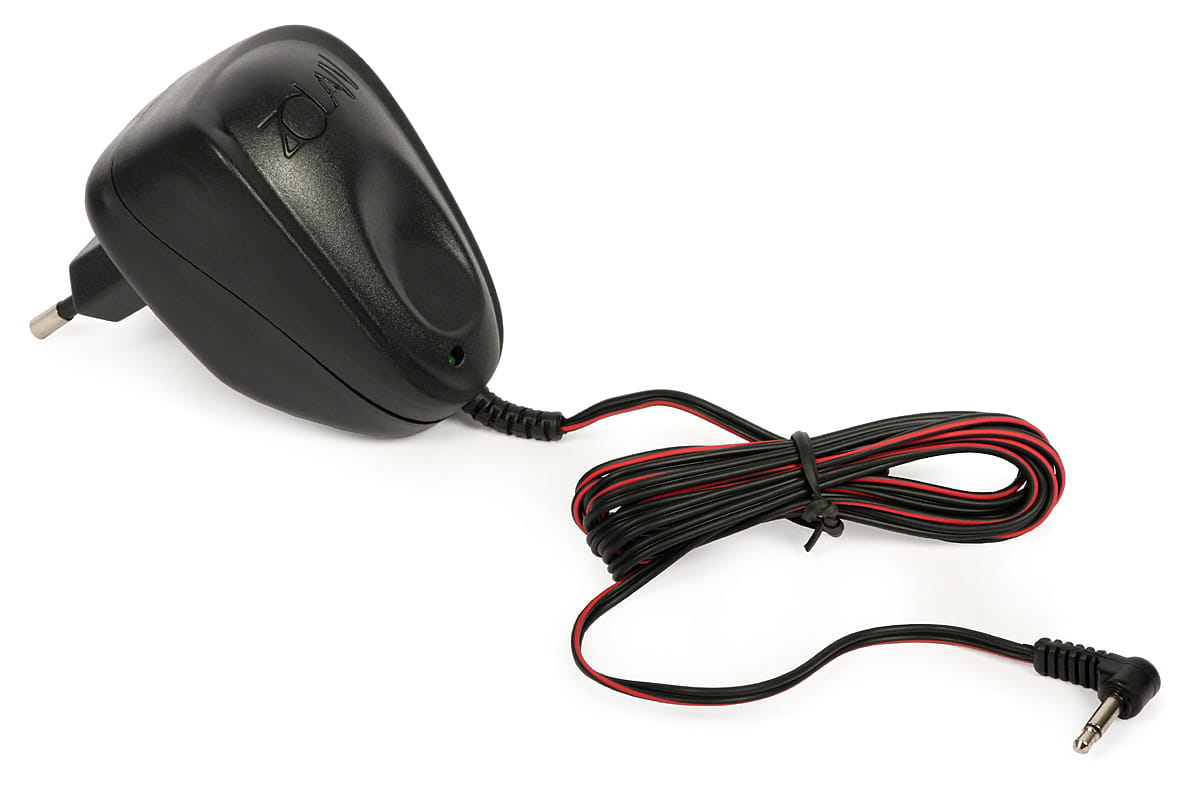

W komplecie znajduje się zasilacz stabilizowany DC 12V 120 mA z wtykiem Jack 3.5, aczkolwiek można także zrealizować zasilanie poprzez wyjście wzmacniacza (zastosowanie zasilacza z separatorem np. D0010).

Uwaga! W przypadku zasilania zdalnego należy, wyliczyć maksymalny prąd zasilacza, uwzględniając zastosowane przedwzmacniacze.

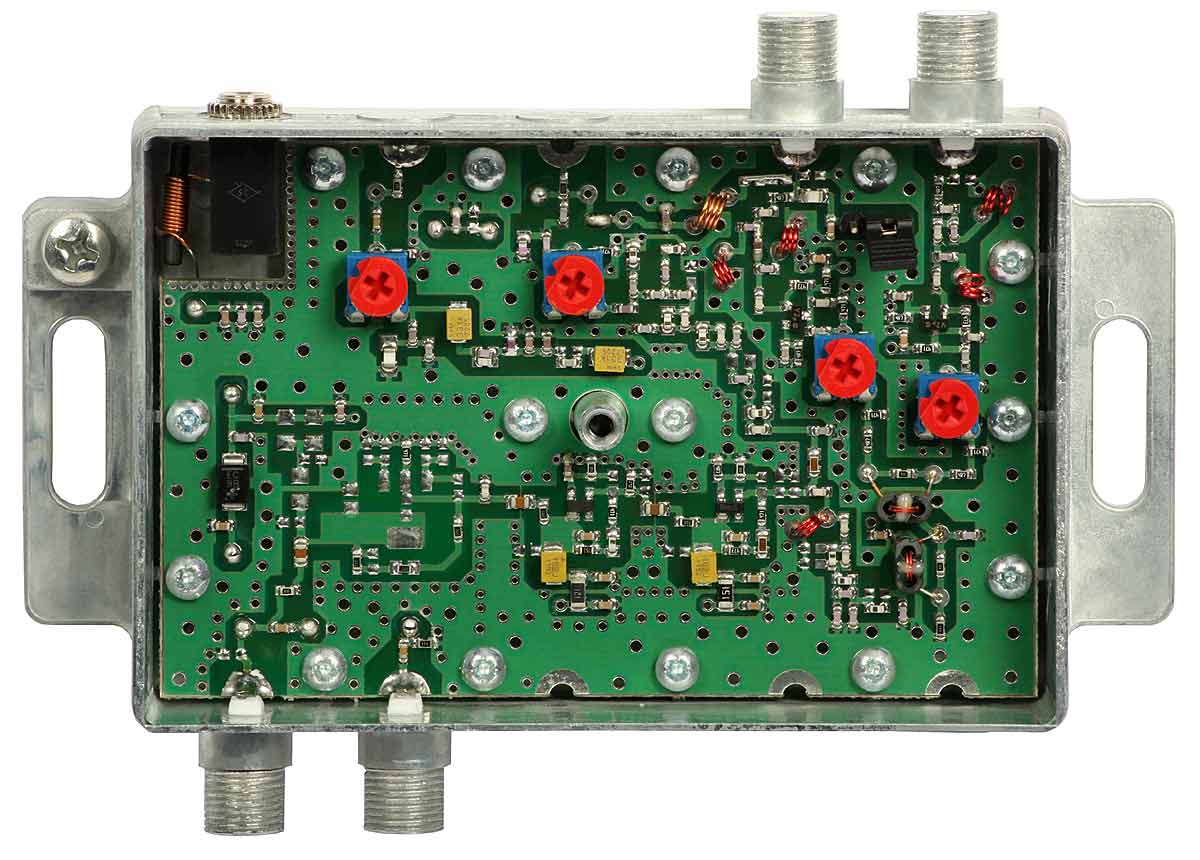

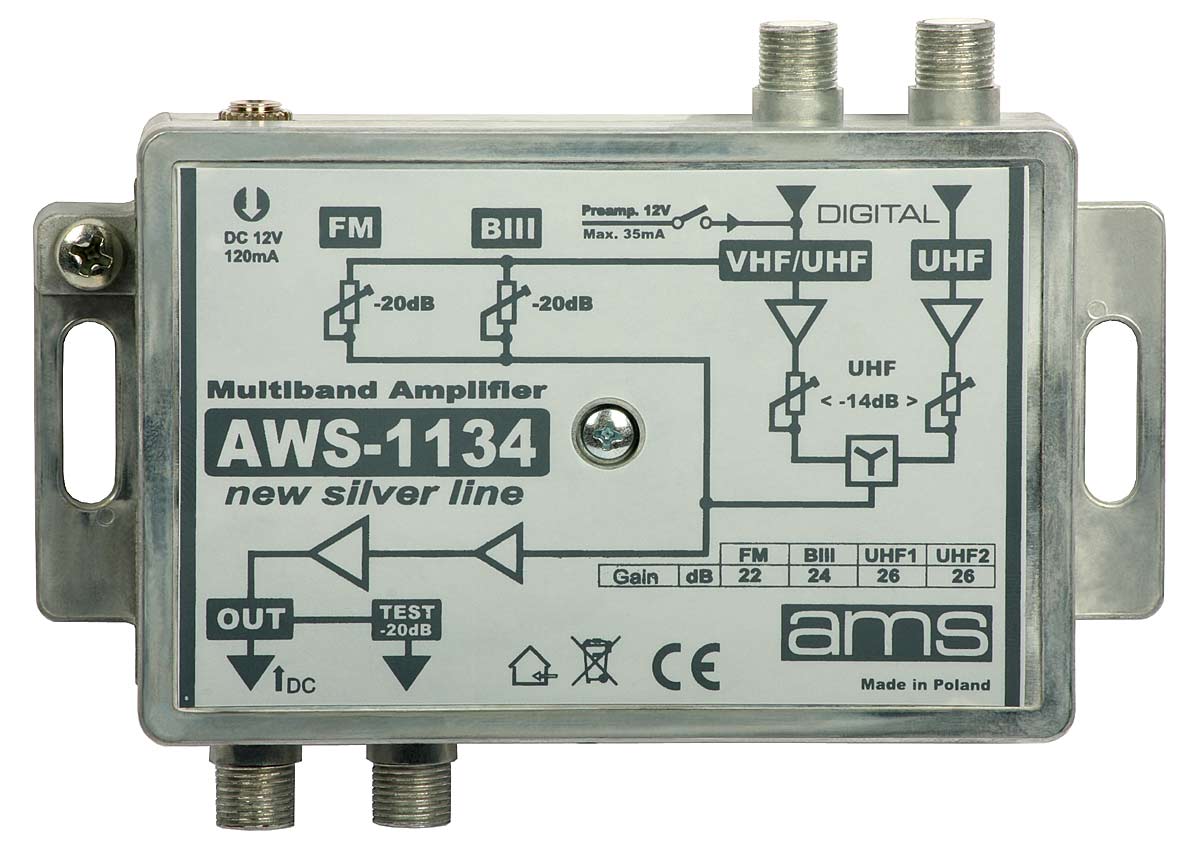

Wzmacniacz AWS-1134 posiada dwa wejścia: UHF oraz FM/BIII/VHF/UHF, przy czym każde z pasm posiada osobną regulację wzmocnienia. Wzmacniacz wykorzystuje dwa stopnie wzmocnienia, co znacznie poprawia jego parametry szumowe. Wyposażony jest również w złącze testowe pozwalające na bezpieczny pomiar poziomu sygnału.

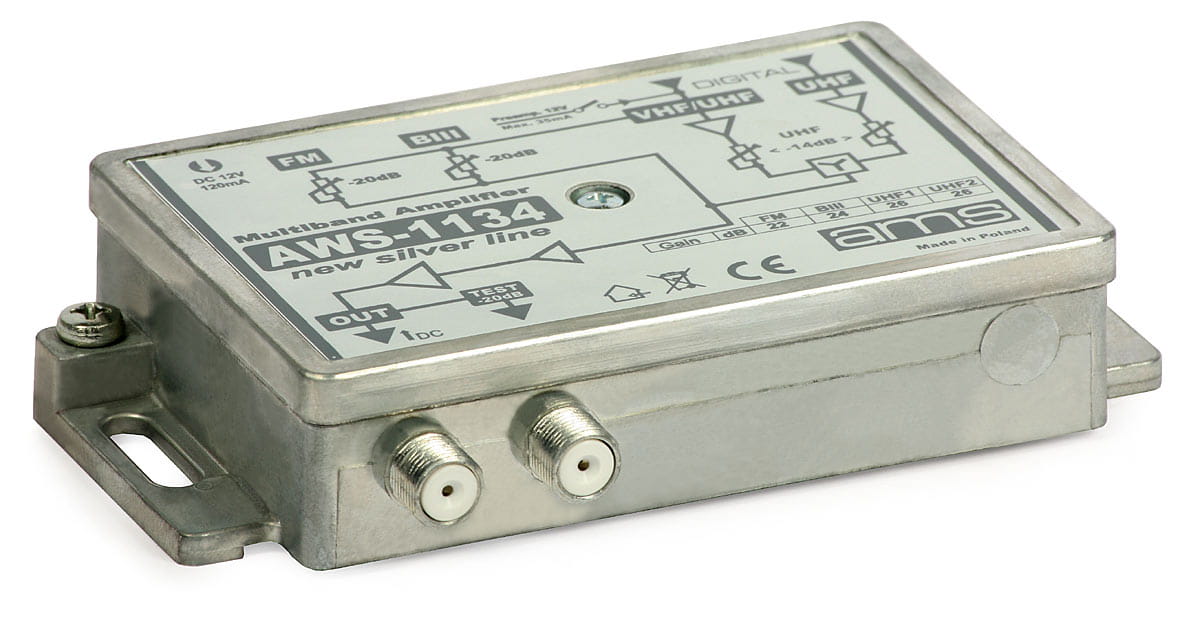

Wzmacniacze AWS-11xx posiadają elegancką solidnie odlaną obudowę, która doskonale zabezpiecza wzmacniacz przed wpływem zakłóceń zewnętrznych. Wzmacniacz nie jest przeznaczony do pracy w przestrzeni otwartej oraz miejscach o dużej wilgotności.

Dane techniczne:

• Nazwa: AWS-1134
• Kod: B11601
• Max. poziom wyj. [dBuV]: 100
• Szumy własne [dB]: 5
• Tłumienie niedopasowania [dB]: >10
• Zasilanie DC [V]: 12
• Pobór prądu [mA]: 80
• Temperatura pracy [°C]: -22...+55
