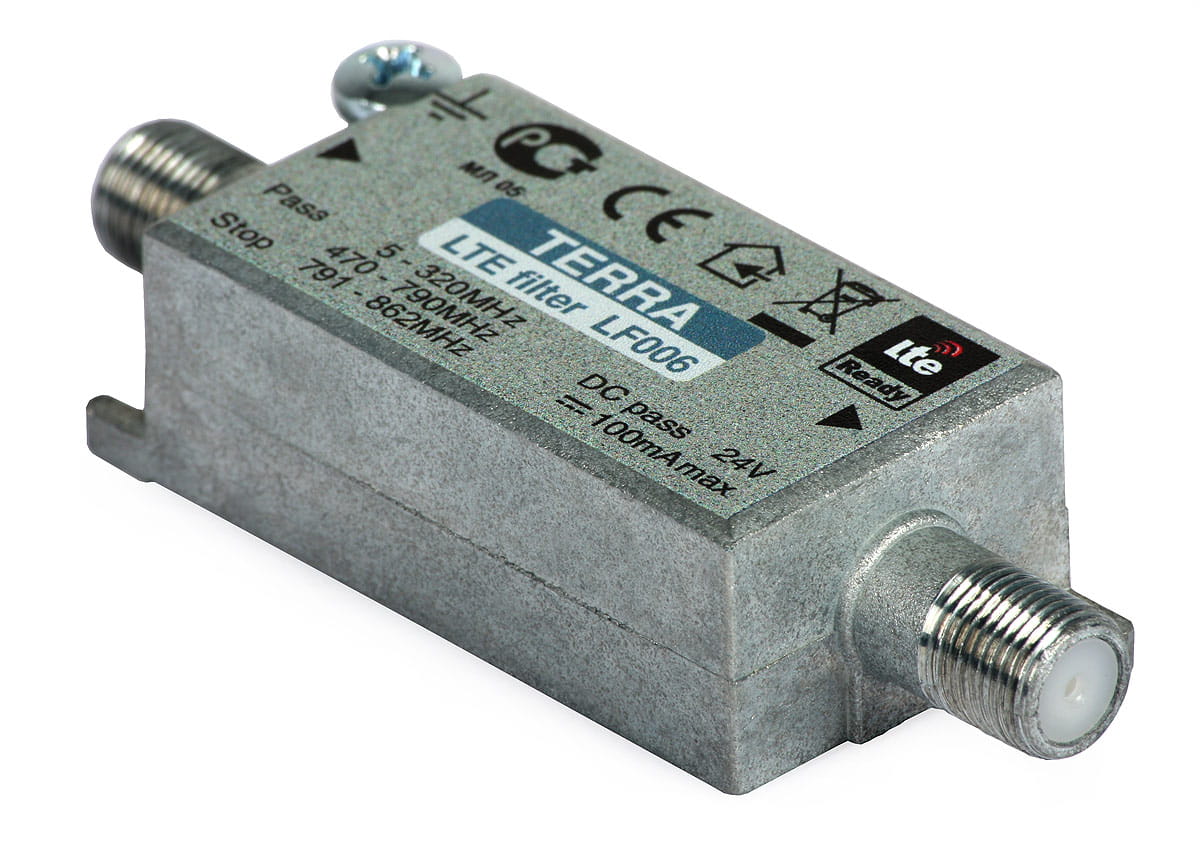

Filtr LTE wewnętrzny Terra LF006

Filtr LTE wewnętrzny Terra LF006

Produkt nie jest już dostępny. Więcej filtrów znajdziesz tutaj.

Filtr LF006 Terra stosowany jest w instalacjach telewizyjnych RTV/SAT. Służy do filtrowania niepożądanych sygnałów w paśmie 800MHz (częstotliwości 791- 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE). Jest szczególnie zalecany dla instalacji wykorzystujących szerokopasmowe wzmacniacze obejmujące pełne pasmo UHF (do częstotliwości 862MHz). W tego typu instalacjach, zakłócenia będące wynikiem odbioru niepożądanych sygnałów mogą skutecznie uniemożliwić odbiór naziemnej telewizji cyfrowej DVB-T.
Filtr wyposażony został w przejście stałoprądowe (24V/100mA max). Można go więc stosować w instalacjach z antenami wyposażonymi we wzmacniacze.

Cechy wyróżniające:

• Tłumienie sygnału LTE (pasmo > 790MHz)
• Bardzo strome zbocze charakterystyki tłumienia na granicy pasma
• Przejście prądowe (maks. 24 V/100 mA) - można go stosować w instalacji antenowej ze wzmacniaczem zewnętrznym

Dane techniczne:

• Nazwa: LF006
• Kod: R82007
• Przenosi pasmo [MHz]: 5-320, 470-790
• Wycina pasmo [MHz]: 791-1000
• Tłumienie [dB]:
  5 [MHz]    0.3
  230 [MHz] < 1
  470 [MHz] < 2
  782 [MHz] < 4
  786 [MHz] < 5
  791 [MHz] > 13
  793 [MHz] > 15
  821 [MHz] > 25
  832 [MHz] > 25
  862 [MHz] > 30
  1000 [MHz] > 30
• Tłumienie odbić [dB]: < 10
• Przejście DC: 24 V 100 mA, max
• Zakres temperatury pracy [ºC]: -20...+50
• Wymiary [mm] / Masa [kg]: 89x27x19 / 0.085
