Cyfrowy modulator MHD001P HDMI-COFDM (DVB-T) Terra

Cyfrowy modulator MHD001P HDMI-COFDM (DVB-T) Terra

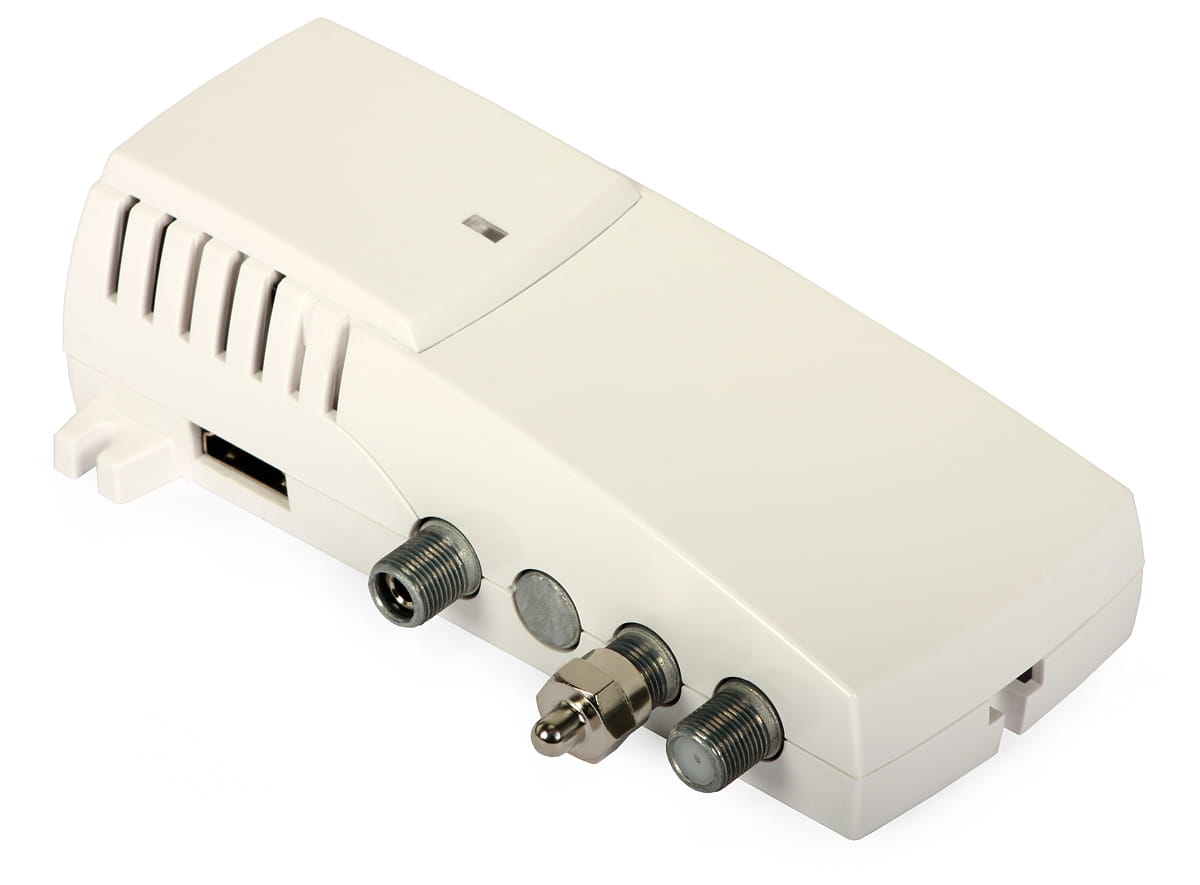

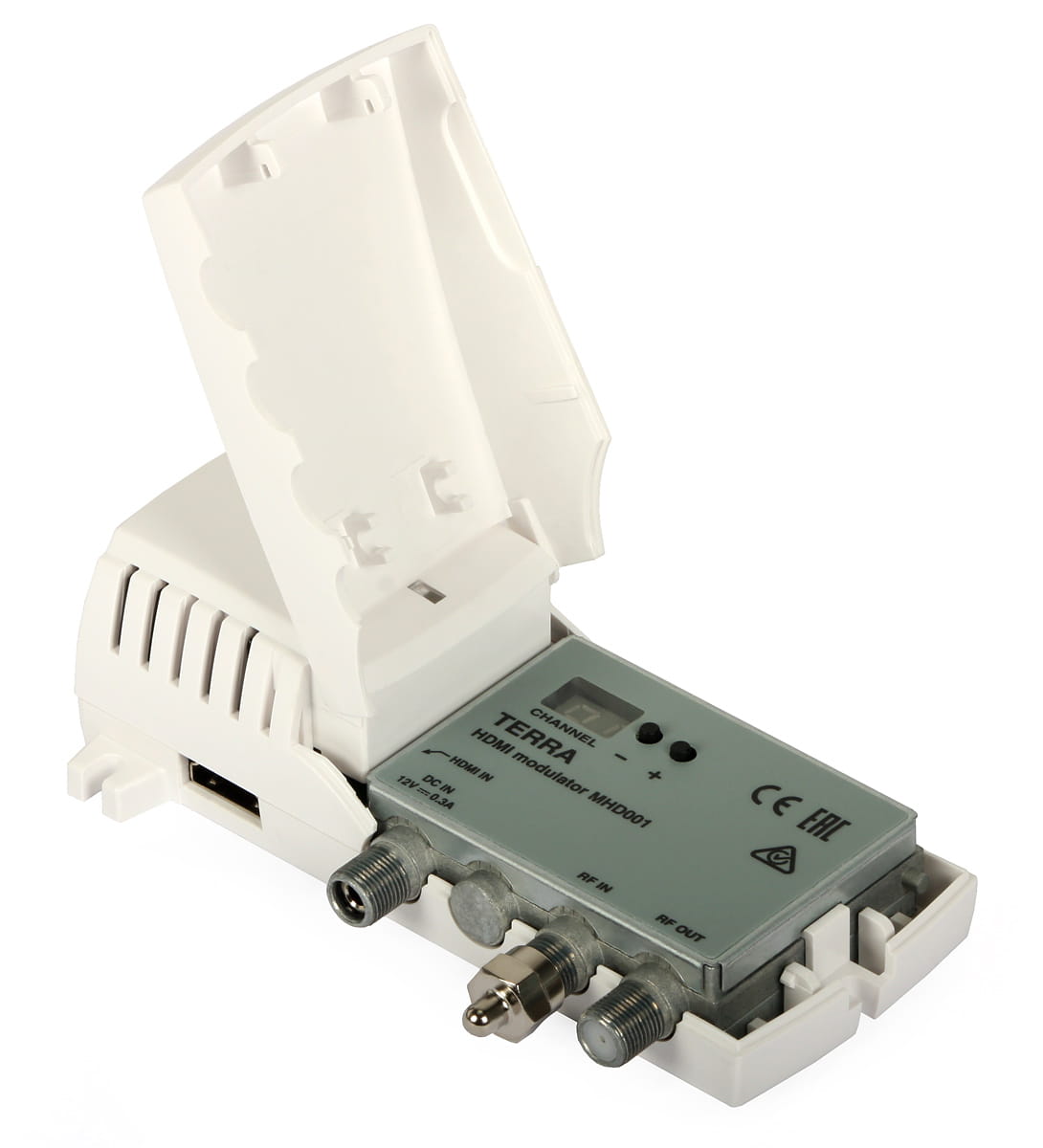

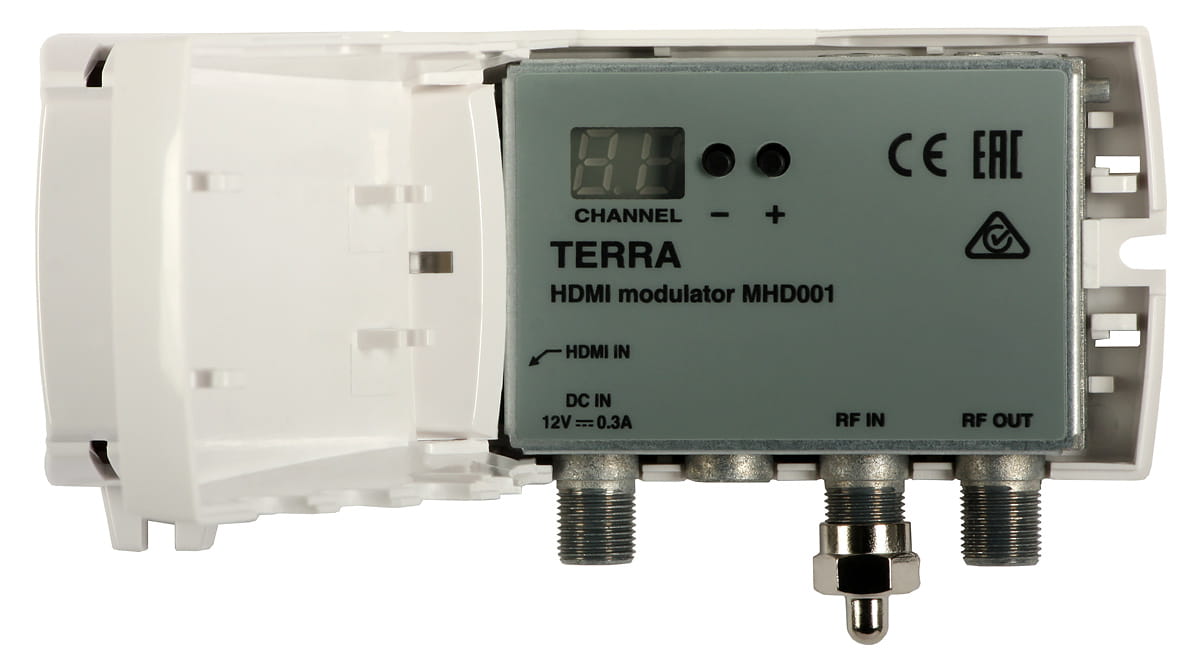

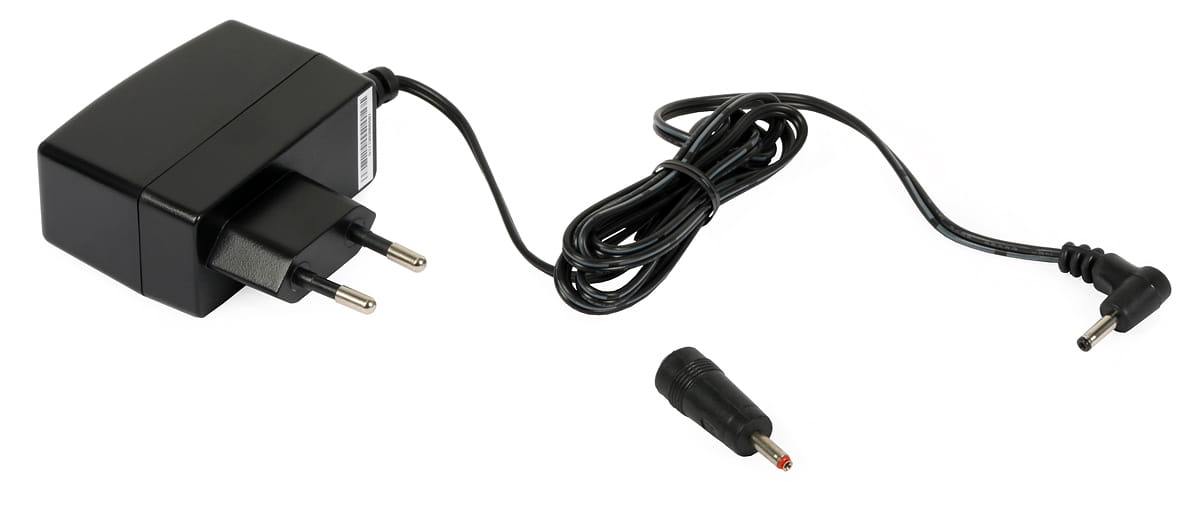

Modulator MHD001P R86103 jest urządzeniem wielofunkcyjnym, które wejściowy sygnał w rozdzielczości Full HD (1920x1080-30p) podany na złącze HDMI moduluje w standardzie DVB-T COFDM. Posiada wejścia: HDMI, RF IN oraz DC IN do podłączenia zewnętrznego zasilacza (gniazdo zasilania jest "schowane" w gnieździe F - nie ma możliwości zasilania urządzenia podłączając przewód koncentryczny do gniazda DC IN).

Urządzenie MHD001P R86103 jest modulatorem jednokanałowym. Oznacza to możliwość podłączenia do niego jednego źródła sygnału oraz zmodulowania go do postaci cyfrowego multipleksu DVB-T. Opcje konfiguracyjne pozwalają na dołożenie strumienia wyjściowego do istniejącej już instalacji DVB-T w sposób wybrany przez administratora lub inwestora.
W przypadku zapotrzebowania na dystrybucję sygnałów z dwóch lub czterech źródeł, polecamy wykorzystanie odpowiednio dwukanałowego modelu WS-7992 R86702 lub czterokanałowego WS-7990 R86704.

Źródło sygnału stanowić mogą między innymi: odtwarzacze multimedialne, rejestratory DVR, odtwarzacze Blu-ray, komputery PC, czy dekodery STB. Modulator może więc posłużyć do dystrybucji treści najwyższej jakości w standardzie DVB-T, po kablu koncentrycznym w instalacjach telewizyjnych oraz instalacjach monitoringu przemysłowego.
Urządzenie stanowi doskonałą alternatywę dla instalacji bazujących na rozgałęźnikach i przewodach HDMI.

Cechy wyróżniające:

• Cyfrowy modulator jednokanałowy DVB-T,
• Możliwość podłączenia jednego źródła sygnału HDMI oraz zmodulowania go do postaci cyfrowego multipleksu DVB-T,
• Sprawdzony w wielu instalacjach modulator HDMI-DVB-T,
• Konwersja sygnału z dowolnego źródła HDMI,
• Wysokiej jakości sygnał cyfrowy standardzie HD/SD,
• Przepływność strumienia 18...20 Mbit/s,
• Idealny do zbiorczych instalacji TV, hoteli, sklepów RTV, galerii, pubów, itp,
• Prosta instalacja, intuicyjna konfiguracja.

Parametry techniczne:

• Nazwa: MHD001P
• Kod: R86103

Wideo

• Kodowanie: MPEG-4 AVC/H.264 Baseline profile 4.0
• Przepływność strumienia: 18...20 Mbit/s
• Wejście: HDMI x1 HDCP

Audio

• Kodowanie: MPEG-1 Layer II, AAC
• Wejście: HDMI
• Parametry wyjściowe
• Rozdzielczość: 1920x1080x30p
• H.264 enkoder: MPEG-4 AVC/H.264
• Parametry - Transport Stream
• Parametry - automatyczna konfiguracja: PAT, SDT, PMTs

Wyjście RF

• Standard: DVB-T COFDM
• Tryb FFT: 2K/8K
• Pasmo: 7 MHz, 8 MHz
• Konstelacja: 64QAM
• MER: 32 dB
• Częstotliwość RF: 174...230 MHz, 470...862 MHz
• Poziom wyjściowy RF: 60...90 dBμV
• Regulacja poziomu RF: 0...30 dB, krok 1 dB

Ogólne

• Pobór mocy: 100-240 V- 50/60 Hz 4 W
• Wymiary: 133x63x39 mm
• Masa: 0.18 kg
• Temperatura pracy od 0 do 40 st. C
