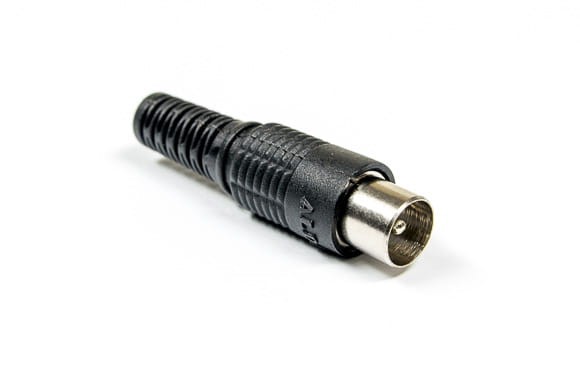

Wtyk antenowy TV

Wtyk antenowy TV

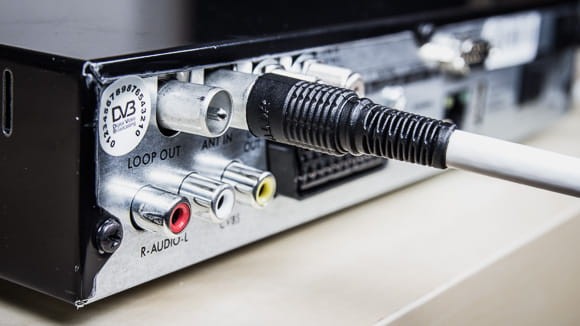

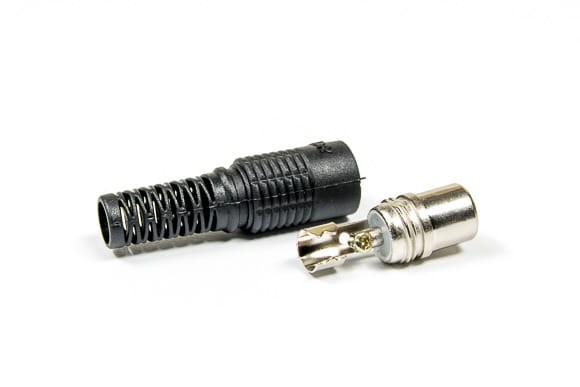

Wtyk antenowy TV nazywany również wtykiem telewizyjnym. Prosta konstrukcja, prosty montaż, oczywiste działanie. Dzięki wtykowi nie musisz montować kabla antenowego do telewizora czy tunera DVB-T na zapałce. Kupujesz, montujesz na kablu bez użycia lutownicy. Śrubkę przykręcisz nawet nożem do sera ale zgodnie z przepisami BHP
i zaleceniami producenta polecamy mały wkrętak.

Jak zamontować wtyk antenowy TV

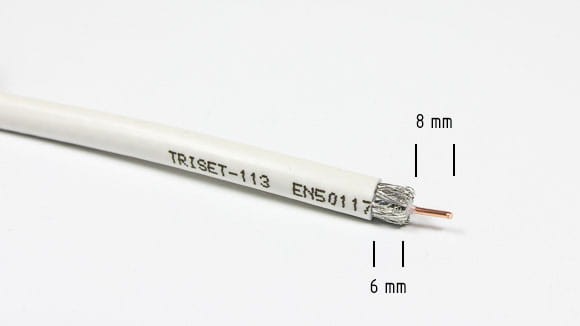

Przygotowujemy kabel koncentryczny według poniższych wymiarów. Można posłużyć się narzędziem do ściągania izolacji lub ostrym nożykiem. Sprawdzamy dokładnie by żaden z drucików ekranowania (srebrny) nie stykał się z żyłą wewnętrzną (miedzianą).

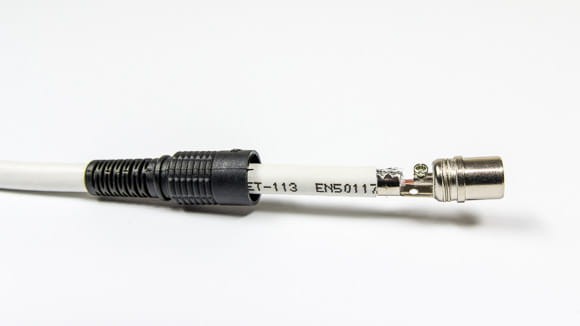

Nasuwamy czarną osłonę na kabel (można ją nawet nasunąć przed przygotowaniem końcówki kabla). Następnie środkową żyłę kierujemy do tulejki z dziurką, w której jest śrubka. Może zajść konieczność rozgięcia nieco blaszek złącza oraz odkręcenia o kilka obrotów śrubki. Lepiej uważać by nie wykręcić śrubki za bardzo bo może wypaść, a wtedy można szukać jej i godzinę.

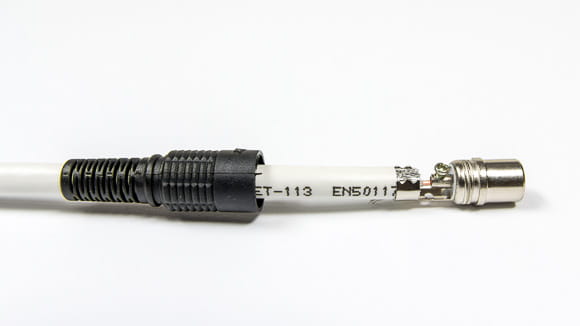

Po dokręceniu śrubki, zaginamy blaszki złącza na ekranie kabla. Najlepiej nie zębami. Przydatne będą niewielkie szczypce lub kombinerki. Blaszki muszą być zagięte artystycznie, nie tak by zmiażdżyć kabel.

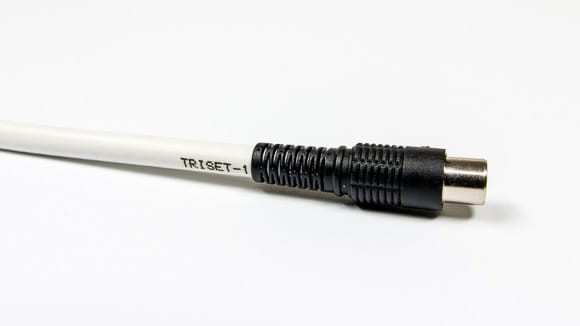

Zwieńczeniem dzieła jest nasunięcie osłony na złącze. Wbrew pozorom wcale nie trzeba go nakręcać.

Voilà! Co podobno po francusku oznacza - proszę bardzo, wtyk zamontowany!
