Wzmacniacz masztowy DVB-T2 Terra AB011T

Wzmacniacz masztowy DVB-T2 Terra AB011T

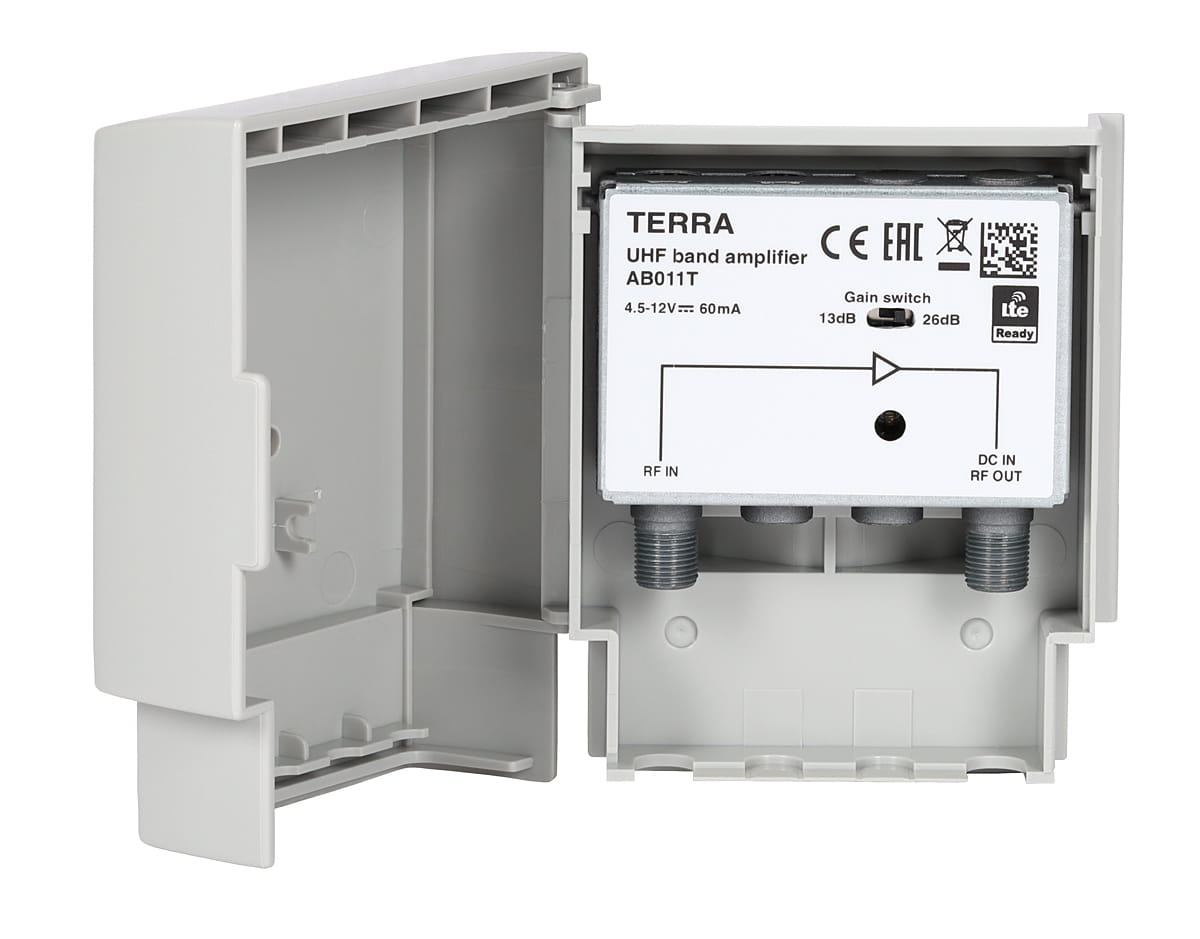

Wzmacniacz masztowy AB011T firmy Terra to urządzenie dedykowane do instalacji indywidualnych lub niewielkich instalacji zbiorczych na kilkanaście gniazd np. w domkach jednorodzinnych. Wzmocnienie w całym paśmie UHF (470-694 MHz) wynosi 26dB. Maksymalny poziom wyjściowy sygnału wynoszący 108dBuV (IMD3=60dB, DIN45004B) pozwala na bezpieczne rozprowadzenie go do kilkunastu gniazd. Wzmacniacz cechuje również bardzo niski poziom szumów nie przekraczający 1dB.

Wzmacniacz posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 700MHz (częstotliwości 694 - 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).

Ważną cechą wzmacniacza jest niski pobór mocy wynoszący 0.3W związany z wykorzystaniem specjalnie zaprojektowanego układu zasilanego 5V. Taka wartość napięcia pozostaje w zgodzie ze standardem DVB-T/T2 (EN 300 744).



 Napięcie 5V jest wystawiane na wejściu antenowym odbiorników naziemnej telewizji cyfrowej DVB-T/T2. Zastosowanie wzmacniacza AB011T w miejscu standardowych wzmacniaczy zasilanych 12V pozwala uniknąć umieszczania w instalacji dodatkowych zasilaczy.

Cechy produktu wzmacniacz masztowy DVB-T2 Terra AB011T:

• zasilanie 4.5-12V 60mA
• tłumienie sygnału LTE (pasmo > 694 MHz)
• 26 dB wzmocnienia w paśmie 470-694 MHz
• regulacja wzmocnienia (przełącznik)
• odlewana obudowa wewnątrz kompaktowej obudowy z tworzywa sztucznego

Parametry techniczne wzmacniacza masztowy DVB-T2 Terra AB011T:

• Zastosowanie: zewnętrzny
• Pasmo: UHF
• Ilość wejść: 1
• Ilość wyjść: 1
• Przełącznik DC 0/12V: Nie
• Regulacja wzmocnienia: Tak
• Przejście DC: brak
• Częstotliwość: 470-694MHz
• Wzmocnienie: 13/26 dB
• Regulacja wzmocnienia: 13/26 dB
• Szumy własne: UHF ≤ 1,3 dB
• Odlewna obudowa: Tak
• Wbudowany filtr LTE: Tak
• Typ złącza sygnałowego: F
• Wyjście testowe RF: Nie
• Zasilanie: 4,5-12V
• Pobór prądu: 0,06A
• Temperatura pracy: -20-+50°C
• Wymiary: 89x107x43 mm
• Masa: 0,2kg
