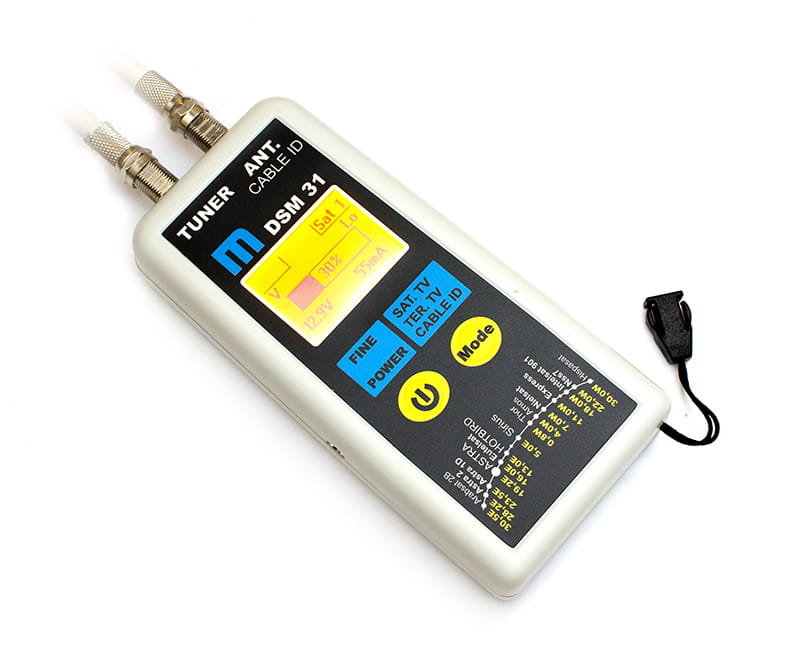

Uniwersalny miernik, który może być wykorzystywany przez instalatorów jak i amatorów lubiących pogrzebać w swojej instalacji i lubują się w ciągłym przestawianiu anteny.

Miernik służy do ustawienia anteny satelitarnej, anteny naziemnej DVB-T oraz do identyfikacji kabli koncentrycznych. Przy użyciu sumatora fonii (w komplecie) można zidentyfikować dowolnego satelitę. Dodatkowo miernik jednocześnie mierzy prąd i napięcie w linii.

Funkcję miernika Mezon DSM31

Pomiar sygnału satelitarnego
Pomiar sygnału naziemnego
Identyfikacja kabli

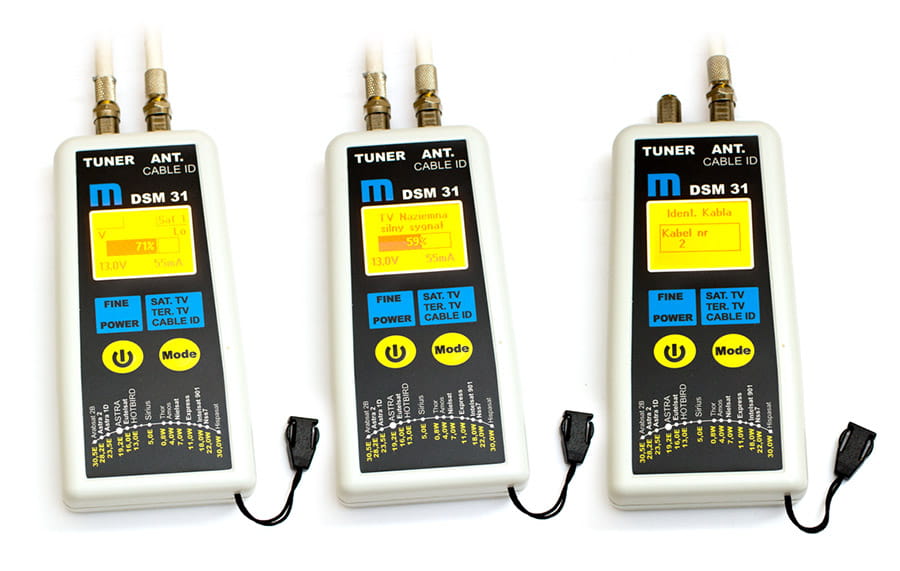

Tryb pomiaru sygnału satelitarnego

1. Szerokopasmowy pomiar sygnału TV SAT - analog, DVB-S, DVBS-2. Funkcja PEAK HOLD - zatrzymanie na wyświetlaczu wartości maksymalnej. BEEP - narastający sygnał dźwiękowy wraz z poziomem sygnału.

2. Pomiar napięcia w linii z dokładnością 0,1V. Bardzo przydatna funkcja umożliwiająca np. ocenę poprawności napięć przy obu polaryzacjach. Przy spadkach napięć np. na kablu , złączach, multiswichu, konwerter może dostawać zbyt niskie napięcie. Może nie załączać górnego pasma.

3. Pomiar prądu w linii z dokładnością 1mA. Pozwala to na ocenę poprawności połączeń i pracy konwertera oraz innych urządzeń zasilanych przez kabel koncentryczny ( wzmacniacze, obrotnice, zwrotnice ).

4. Wskaźnik polaryzacji V / H , oraz sygnału 22kHz, górne i dolne pasmo (Lo / Hi).

5. Identyfikacja dowolnego satelity przy użyciu sumatora fonii (w komplecie) - wskaźnik S-OK. Odsłuch fonii z wybranego w instalowanym tunerze SAT kanału (słuchawki komplecie). Pozwala to w 100% potwierdzić prawidłowość ustawienia anteny – informacja zwrotna od strony tunera SAT (fonia).

6. W trybie SAT1 FINE miernik jest bardzo czuły i umożliwia precyzyjne ustawienie anteny satelitarnej. Funkcja ta jest najczęściej wykorzystywana do śledzenia poziomu sygnału przy końcowym dokręcaniu śrub mocowania anteny.

Tryb pomiaru sygnału naziemnego

1. Szerokopasmowy pomiar sygnału TV (460 - 860MHz) - analog, DVB-T, DVB-T2. Funkcja PEAK HOLD - zatrzymanie na wyświetlaczu wartości maksymalnej. BEEP - narastający sygnał dźwiękowy wraz z poziomem sygnału.

2. Pomiar napięcia i prądu w linii z dokładnością odpowiednio 0,1V i 1mA. Bardzo przydatna funkcja umożliwiająca ocenę poprawności połączeń i pracy urządzeń zasilanych przez kabel koncentryczny (wzmacniacze, zwrotnice ). Używając przycisku FINE można wybrać jeden z dwu pomiarów; silny sygnał lub słaby sygnał (załączony wewnętrzny wzmacniacz miernika).

Tryb identyfikacja kabli

W tym trybie pracy możemy zidentyfikować max. do 8 różnych kabli koncentrycznych. Służą do tego znaczniki kabli (4 sztuki w komplecie). Dodatkowo miernik rozpoznaje przerwę i zwarcie na kablu.

Menu konfiguracja

Użytkownik może ustawić w mierniku własne parametry pracy.

1. Język (Polski, Angielski, Niemiecki).

2. Podświetlenie.

3. Automatyczny czas wyłączenia miernika (5/15 min, ręczne).

4. Tryb wyświetlacza - negatyw / pozytyw.

Uwagi do obsługi miernika

W trybie SAT miernik wymaga podłączenia zasilania do konwertera anteny SAT (tunera SAT, zasilacza lub akumulatora do wejścia oznaczonego TUNER).

W trybie TV naziemnej miernik nie podaje własnego zasilania do ewentualnego wzmacniacza. Jeżeli antena TV posiada wzmacniacz należy podłączyć zewnętrzny zasilacz lub akumulator do wejścia TUNER.

Miernik zasilany jest z 9V baterii koniecznej tylko przy pracy w trybie identyfikator kabli.
Stan zużycia baterii jest stale monitorowany przez miernik - wskaźnik STAN BATERII.

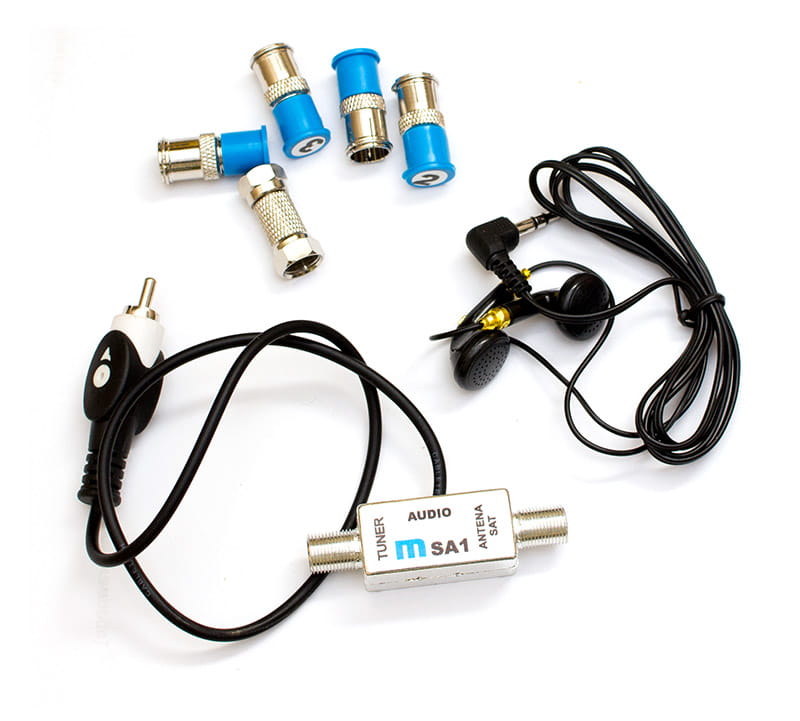

Akcesoria miernika Mezon DSM31

Zasilanie:

Miernik wymaga zasilania baterią 6LR61 o napięciu 9V (nie ma w komplecie). Dokup baterię.
