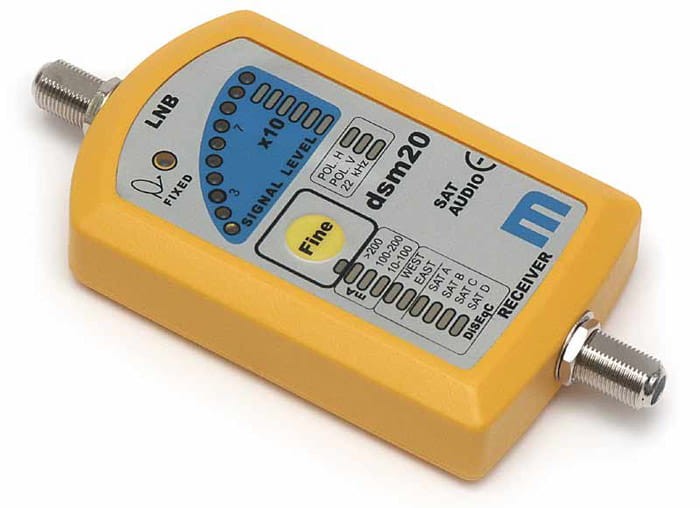

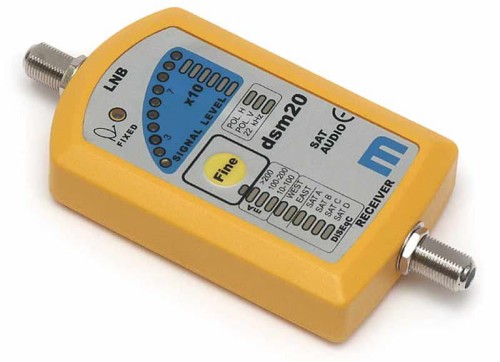

Miernik sygnału DSM 20 DVB-S 860-2400MHz + DiSEqC

Ten produkt nie jest już dostępny - zobacz inne mierniki

DSM 20 służy do ustawiania anten TV satelitarnej, zarówno analogowej jak i cyfrowej. Konstrukcja miernika zapewnia bardzo prostą intuicyjną obsługę. Umożliwia kompleksowy jednoczesny pomiar sygnału LNB i sygnałów sterujących. Dodatkowo możliwy jest odsłuch fonii dla danego kanału SAT wybranego w tunerze – pozwala to na identyfikację satelity. Ze względu na powyższe cechy, miernik przeznaczony jest zarówno dla instalatorów TV SAT, jak i dla innych osób pragnących samodzielnie ustawić antenę TV SAT.

PARAMETRY

skala 70 punktów (linijka 10 i 6 diodowa),
pasmo 860 - 2400 MHz, max. czułość - 50 dBm.
Tryb FINE. Zawężenie zakresu pomiarowego – zwiększenie czułości.
Wejście i wyjście z trybu FINE po naciśnięciu przycisku FINE.
BEEP - sygnalizator dźwiękowy poziomu sygnału LNB (dźwięk narasta wraz ze wzrostem poziomu sygnału).
Wskaźnik polaryzacji V , H .
Wskaźnik sygnału 22kHz.
Wskaźnik prądu konwertera -10, 100, 200mA. Pozwala to na ocenę poprawności połączeń (zwarcie, rozwarcie) i wstępną ocenę konwertera ( max. pobór prądu przez miernik - 70mA).
Monitor 6 komend DiSEqC .
Dioda FIXED – identyfikacja satelity na podstawie wykrycia fonii z ustawionego w tunerze kanału sat. Świecenie się diody związane jest z poziomem fonii na wybranym kanale SAT.
Gniazdo słuchawkowe do odsłuchu fonii z wybranego kanału sat.



POMIAR

Ustawienie anteny SAT na maksimum sygnału. Posługując się kompasem wstępnie ustawić antenę w kierunku poszukiwanego satelity.
Do gniazda LNB miernika podłączyć konwerter a do gniazda RECEIVER odbiornik SAT lub zasilacz 13 do 18V (koniecznie “+” w środku złącza).
Obracając powoli anteną znaleźć maksimum sygnału – wskaźnik SIGNAL LEVEL.
Przełączyć miernik w tryb FINE i dokręcić śruby mocujące antenę obserwując jednocześnie wskaźnik sygnału. Ustawienie anteny SAT na maksimum sygnału z możliwością odsłuchu FONII i IDENTYFIKACJI SATELITY.
Podłączyć sumator go gniazda IF i AUDIO tunera SAT. W tunerze wybrać interesujący nas kanał z poszukiwanego satelity.
Wyłączyć sygnał DiSEqC (może powodować zakłócenia fonii). Poziom VOL. (głośność) ustawić na maksimum. Wymagane tylko przy odsłuchu fonii i identyfikacji satelity.
Posługując się kompasem wstępnie ustawić antenę w kierunku poszukiwanego satelit.
Do gniazda LNB miernika podłączyć konwerter, a do gniazda RECEIVER sumator fonii znajdujący się przy tunerze.
Obracając powoli anteną znaleźć maksimum sygnału – wskaźnik SIGNAL LEVEL.
Jeżeli antena jest ustawiona na poszukiwanego satelitę to zapali się dioda FIXED, a w słuchawce usłyszymy fonię z wybranego w tunerze kanału SAT.
W przeciwnym wypadku należy dalej powoli obracać antenę aż do znalezienia kolejnego maksimum Przełączyć miernik w tryb FINE i dokręcić śruby mocujące antenę obserwując jednocześnie wskaźnik sygnału.
