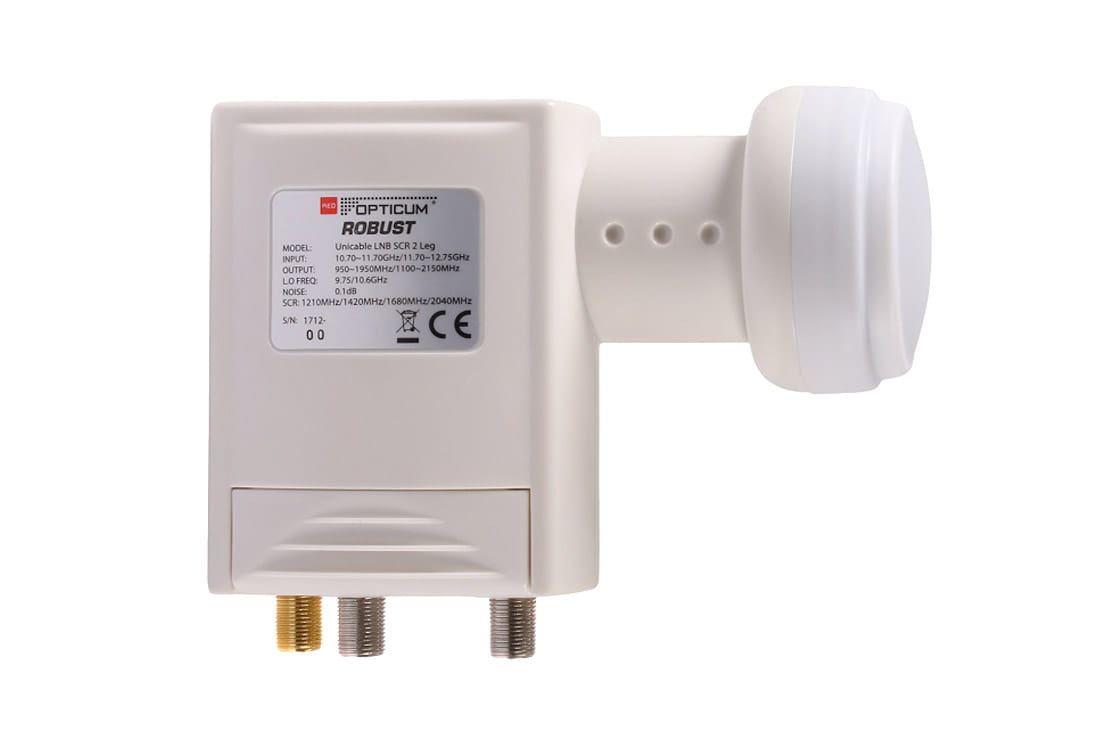

Konwerter Opticum Robust Unicable + Twin 4UB

Konwerter Opticum Robust Unicable + Twin

Konwerter satelitarny z wyjściem Unicable daje możliwość podłączenia nawet czterech tunerów satelitarnych poprzez jeden kabel koncentryczny. W wielu wypadkach bardzo upraszcza to budowanie lub modyfikację satelitarnej instalacji antenowej. Do podzielenia sygnału wystarczy najprostszy rozgałęźnik satelitarny.

Dodatkowo konwerter wyposażony jest w dwa niezależne wyjścia pełnopasmowe (fullband) umożliwiające podłączenie dwóch dekoderów satelitarnych jednowejściowych. Do wyjścia Twin można również podłączyć tuner PVR w przypadku gdy nie obsługuje technologii Unicable.

Wyjście konwertera Quad Unicable + Twin:

Unicable - służy do podłączania tunerów za pomocą jednego kabla koncentrycznego z wydzieleniem sygnału na rozgałęźnikach.
Twin - do bezpośredniego podłączenia dwóch dekoderów satelitarnych jednowejściowych lub jednego tunera PVR nie obsługującego technologii Unicable.

Główne cechy konwertera

- jedno wyjście Unicable konwertera, jeden kabel dla maksymalnie 4 odbiorników cyfrowych
- dwa dodatkowe niezależne wyjścia dla tunerów bez wsparcia systemu Unicable
- bardzo duża stabilność częstotliwości
- najnowocześniejsza technologia, eliminująca konieczność skomplikowanego gwieździstego okablowania
- bardzo niskie szumy fazowe (konwerter polecany dla 8PSK HDTV)
- małe szumy własne
- wysoka separacja pomiędzy polaryzacjami
- mały pobór prądu
- idealne rozwiązanie w sytuacji w której doprowadzony jest tylko jeden kabel z dachu do domu

Parametry techniczne konwertera Opticum Unicable + Twin:

• Dolne pasmo wejściowe: 10,7-11,7 GHz
• Oscylator dolny: 9,75 GHz
• Górne pasmo wejściowe; 11,7-12,75 GHz
• Oscylator górny: 10,6 GHz
• Wyjście IF kanał 1 (SCR): 1210 MHz
• Wyjście IF kanał 2 (SCR): 1420 MHz
• Wyjście IF kanał 3 (SCR): 1680 MHz
• Wyjście IF kanał 4 (SCR): 2040 MHz
• Wzmocnienie: pow. 57 dB
• Ilość wyjść full band: 2
• Współczynnik szumów: 0,1 dB
• Pobór prądu: 300 mA
• Średnica uchwytu: 40 mm
• Temperatura pracy: - 40˚C + 65˚C

Przed zakupem należy sprawdzić czy tunery, które zamierzamy podłączyć do konwertera obsługują system UNICABLE.

Przykładowe schematy instalacji Unicable:

Poniższy schemat przedstawia możliwość podłączenia czterech tunerów satelitarnych z wykorzystaniem wejścia Twin oraz Unicable. Sygnał z wyjścia Unicable jest dodatkowo rozdzielony rozgałęźnikiem RSAT-2.

Do wyjścia Unicable możemy podłączyć nawet 4 tunery satelitarne stosując rozgałęźnik z czterema wyjściami np. RSAT-4. Daje to możliwość stworzenia instalacji nawet na 6 tunerów SAT.
