Blocker SmartCard NC+ Cameleon

Blocker SmartCard NC+ Cameleon

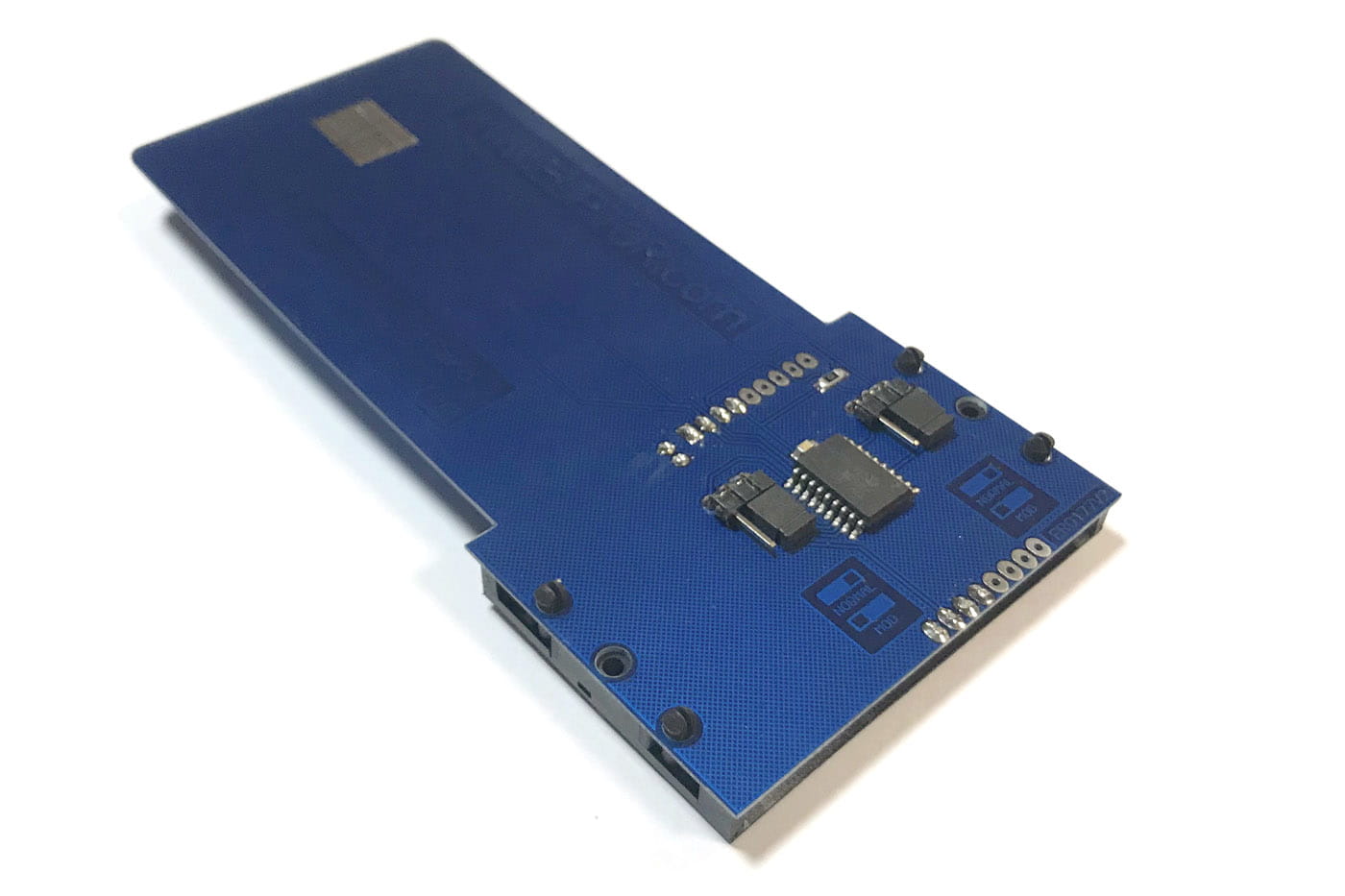

Blocker SmartCard oparty jest o procesor PIC 16F628A (Microchip) pełniący rolę cyfrowego filtra lub konwertera instrukcji ECM pomiędzy urządzeniem a kartą SmartCard standardu ISO 7816.

W zależności od programu wgranego do mikrokontrolera interface może pracować jako:
1. blocker -  blokując wybrane instrukcje i komendy a przepuszczając jednocześnie pozostałe.
2. konwerter ECM zamieniający komendy jednego systemu na inny  umożliwiając np. używanie kart TNK (Telewizja Na Kartę) systemu Conax (a także innych systemów jak Via, SECA4) w czytnikach SECA odbiorników Mediasat lub Philips 3010/6010 z firmware'm Multicam.
3. konwerter naprawiający "uszkodzone" nagłówki operatora przywracając np. operatora 0068 zamiast nieistniejącego FEDC umożliwiając tym samym poprawne działanie karty w odbiornikach lub splitterach które przestały z nią współpracować.

Oferowana karta została zaprogramowana dla opcji 3. umożliwiając działanie sparowanej karty NC+ (Cyfra+ Cameleon) w dowolnym, niezależnym odbiorniku satelitarnym.

Blocker wyposażony został w 2 zworki ustalające tryb jego pracy:
- tryb normal - reset z urządzenia przepuszczany jest przez procesor (nie jest podawany bezpośrednio na kartę smartcard)
- tryb zmodyfikowany - reset z urządzenia podawany jest bezpośrednio na kartę SmartCard.

W celu zmniejszenia rozmiarów urządzenia - zostało ono zbudowane w oparciu o elementy lutowane powierzchniowo (SMD).
